Kiosk Luckfox (port nativo C/LVGL)¶

El kiosk Luckfox es la segunda variante de la terminal Smiley: el mismo producto de opinión del público, pero corriendo sobre un hardware que no tiene Android. El kiosk Smiley original es una app Android/Jetpack Compose; el panel Luckfox usa un SoC Rockchip RV1106 con Buildroot Linux, así que la UI se reescribió nativa en C sobre LVGL, hablando el mismo protocolo del backend (/api/v1/smiley/*).

Vive en el repo workdone_luckyfox. Para el visitante es idéntico al kiosk Android: toca una de tres caritas y listo.

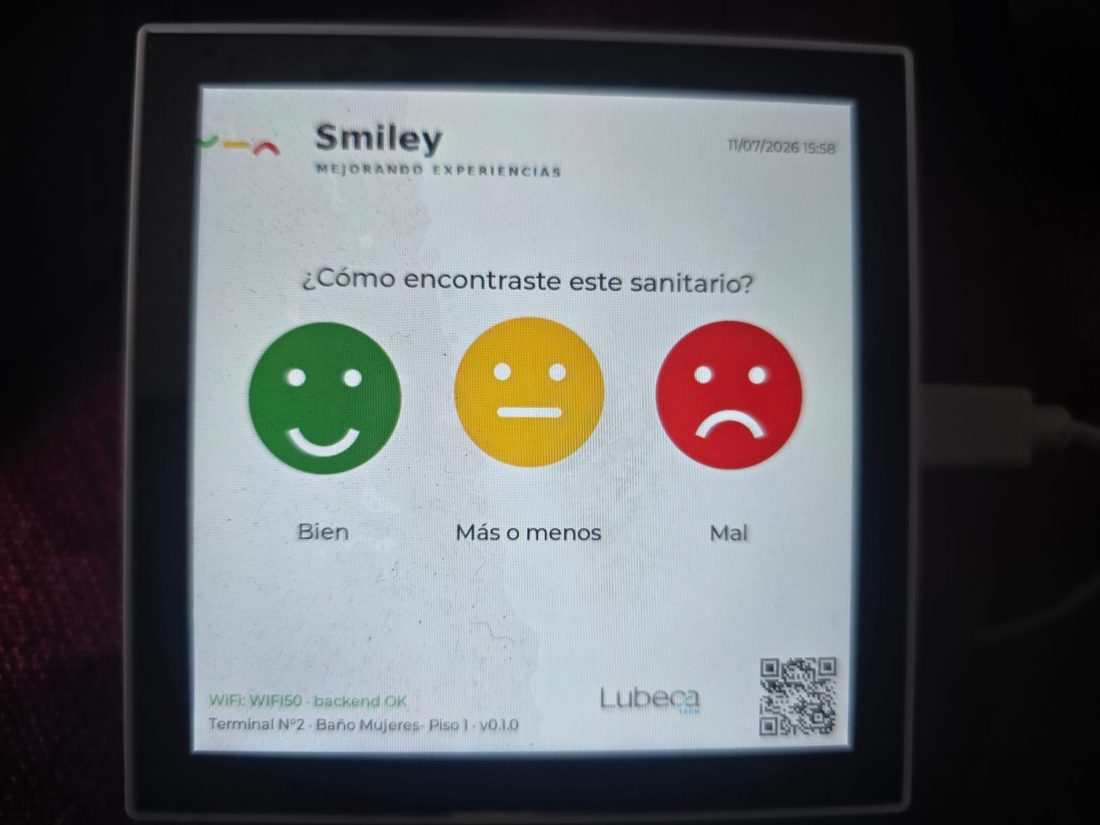

El panel físico de 4" en operación: "¿Cómo encontraste este sanitario?", las tres caritas (Bien / Más o menos / Mal), y abajo la línea de diagnóstico (WiFi, backend, terminal, versión) + QR y marca Lubeca.

Hardware¶

Particiones (eMMC)¶

/ (rootfs, 5.8 GB, rw) contiene el binario /root/caritas. /userdata (238 MB, rw, journaled) guarda los datos persistentes: la base SQLite, la config y el CA. Ambas sobreviven a corte de energía (ext4 journaled).

Arquitectura¶

Un solo proceso (caritas) con dos threads que nunca se bloquean entre sí:

flowchart LR
    subgraph caritas["Proceso caritas"]
        UI["UI thread<br/>(main.c + LVGL)<br/>nunca bloquea en I/O"]
        NET["Network thread<br/>(net.c)<br/>todo HTTP/TLS"]
    end
    DB[("SQLite<br/>THREADSAFE=1<br/>cola + config")]
    UI <-->|"condvar net_request_sync"| NET
    UI --> DB
    NET --> DB
    NET <-->|"HTTPS (mbedTLS)"| API["Backend WorkDone<br/>/api/v1/smiley/*"]

La clave: una red mala o caída nunca puede congelar la pantalla — todo el I/O de red vive en su propio thread.

Módulos (src/)¶

Dependencias vendorizadas (third_party/)¶

Todo se compila con el toolchain uClibc del SDK — sin sorpresas de librerías en runtime: sqlite (amalgamation), cjson, mbedtls 3.6.7 LTS, bcrypt (verifica el PIN técnico contra el hash del backend).

El flujo de opinión¶

Portado fielmente del OpinionViewModel de Android:

stateDiagram-v2
    [*] --> Caritas
    Caritas --> Gracias: tap POSITIVA o NEUTRA

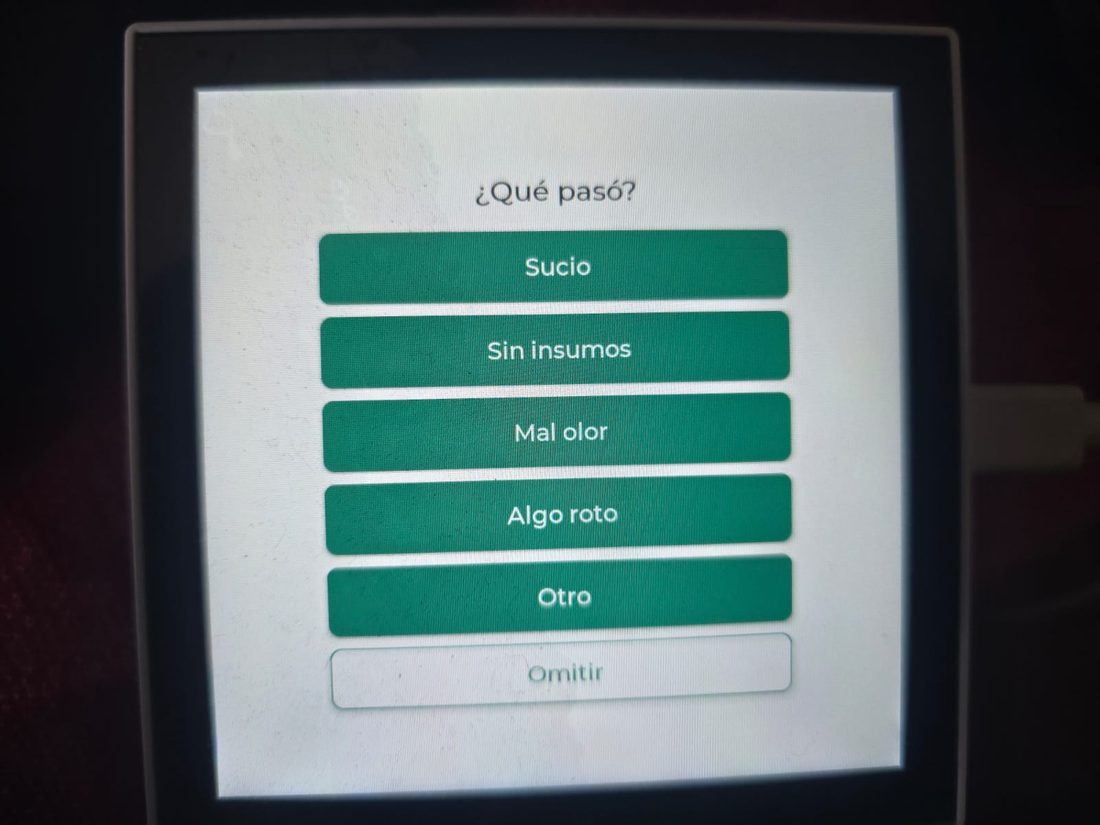

    Caritas --> Motivos: tap NEGATIVA (si mostrar_motivos)
    Motivos --> Gracias: tap motivo u omitir
    Motivos --> Gracias: timeout 10s
    Gracias --> Caritas: 2s (input bloqueado hasta 3s desde el tap)

• El client_uuid + ts_local_device se generan al tap, antes de cualquier I/O (garantía de idempotencia).

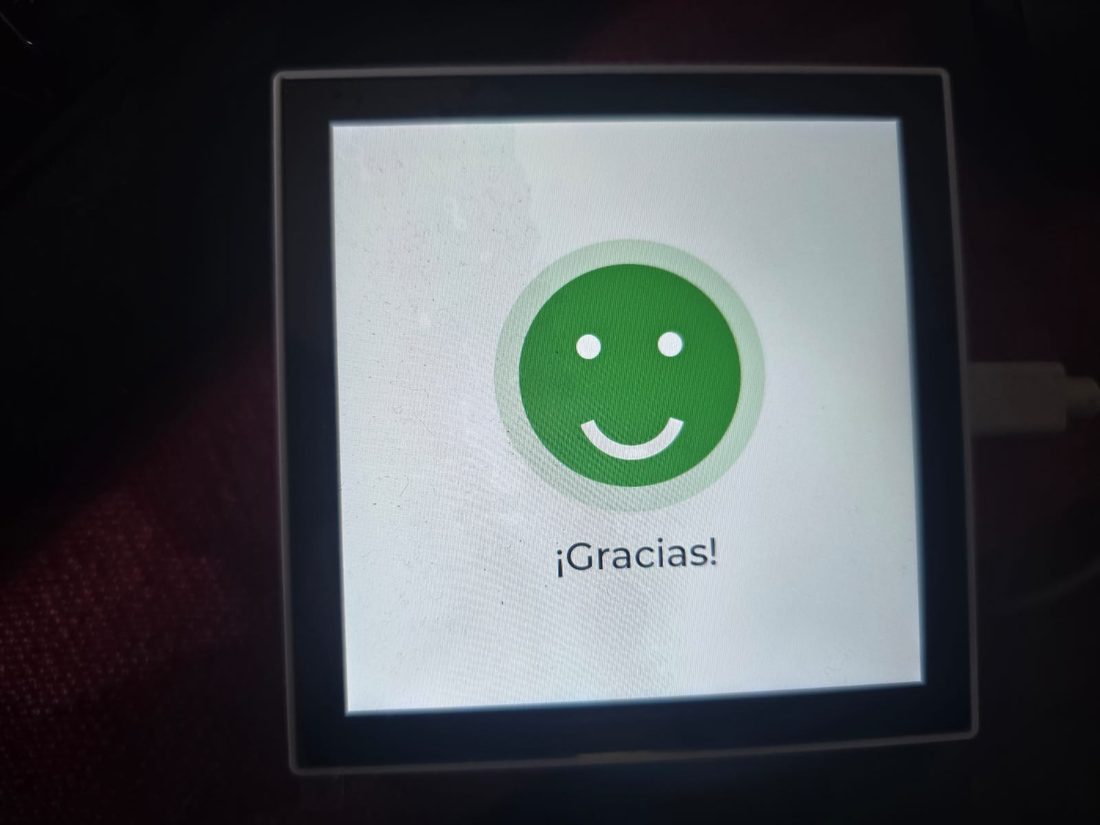

• La opinión se persiste en SQLite (con fsync) antes de mostrar "¡Gracias!" — un "gracias" mostrado siempre significa un voto guardado.
• Tras cada opinión, la UI le avisa al network thread que sincronice ya.

Reposo, menú técnico y endurecimiento¶

En reposo el panel muestra: la marca Smiley (arriba izq.), reloj en vivo (TZ −03), la línea de diagnóstico (terminal / sanitario / versión), un QR al sitio visual, y un indicador WiFi tricolor (rojo = sin WiFi, azul = asociado, verde = backend alcanzable). En modo atracción, las tres caritas hacen un bob suave para invitar al toque. El brillo es pleno en horario operativo (07–22) y atenuado de noche — nunca se apaga por idle (un kiosk debe seguir visible).

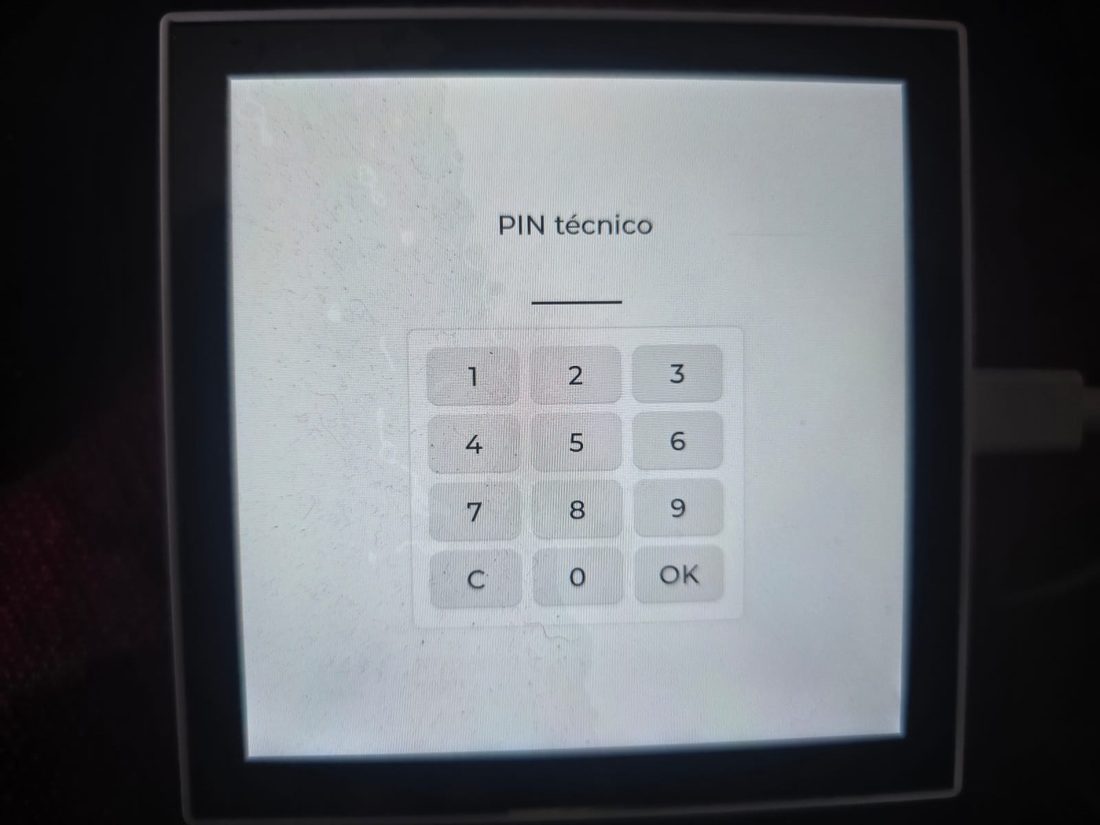

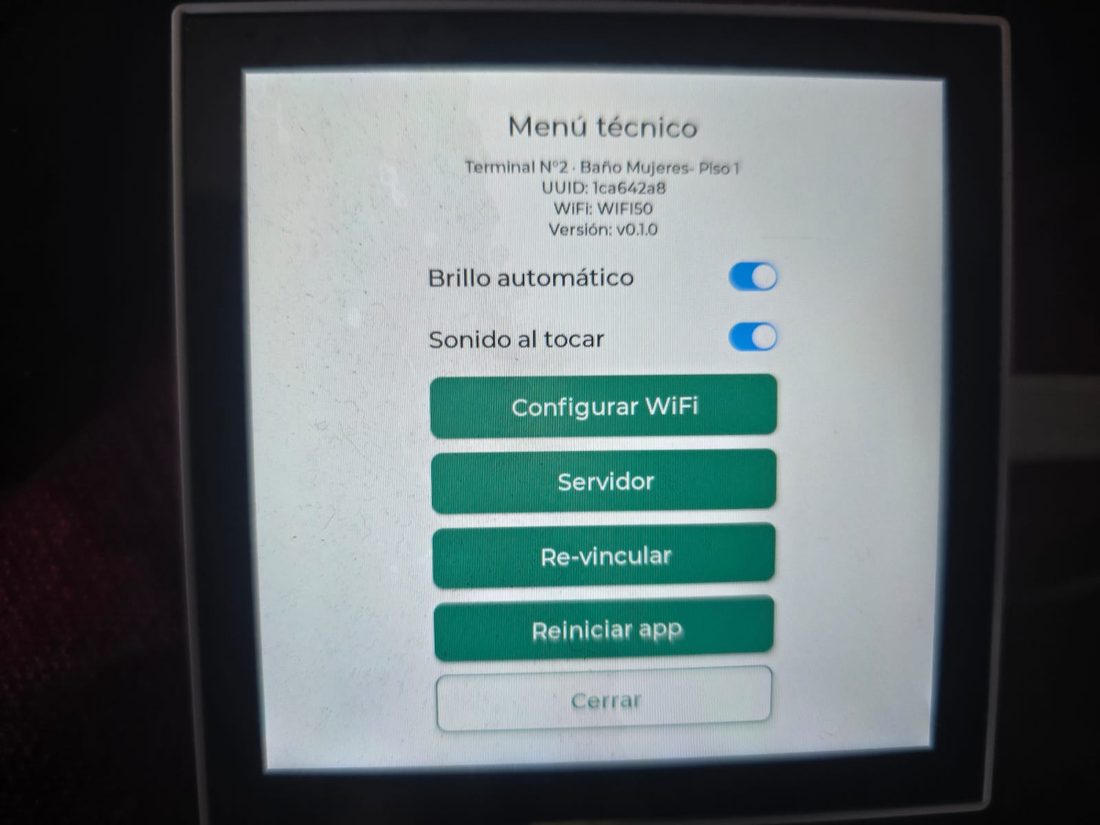

Menú técnico (oculto): 10 toques sobre el logo Smiley en 2,5 s → PIN → menú (brillo, sonido, WiFi, URL del backend, re-vincular, reiniciar, cerrar).

Endurecimiento kiosk:

• Watchdog de reinicio ante crash (S99smiley: while true; do /root/caritas; sleep <backoff>; done con backoff escalado).
• Reboot nocturno a las 04:00 (limpia el log en tmpfs; se desactiva con auto_reboot=0).
• Votos durables ante corte de energía: SQLite synchronous=FULL + journal_mode=TRUNCATE + journal de ext4. Verificado con un corte físico real.

Sincronización¶

Habla el mismo SYNC_PROTOCOL_SMILEY que el kiosk Android (ver Sincronización y API). Pull-based, JSON sobre HTTPS, auth por headers X-Device-Uuid + X-Api-Key:

Configuración¶

La config vive en SQLite (config_local, key/value) y en archivos de /userdata/:

Archivos de /userdata/: smiley.db (la base), backend.conf (override de la URL del backend, ausente = producción), cacert.pem (override del CA, ausente = bundle embebido).

Build y deploy¶

# dentro de WSL, desde la raíz del repo
make -j16                                   # produce build/caritas (ELF ARM uClibc)

# deploy por USB (adb). En Git Bash: export MSYS_NO_PATHCONV=1
adb push build/caritas /root/caritas
adb shell 'chmod +x /root/caritas; killall caritas'   # el watchdog lo relanza

device/install.sh hace la instalación completa (binario + init script, deshabilita la demo de fábrica). El paso a paso está en la guía de deploy.

Recetas de operación (rápidas)¶

• SSH/consola: por el cable USB, ssh root@169.254.148.50 (IP link-local que setea S99smiley al boot). Cambiá el password de root en producción.
• WiFi: menú → Configurar WiFi.
• Backend de prueba: menú → Servidor → http://<ip>:<port> (permite http:// plano, saltea TLS). O echo "http://..." > /userdata/backend.conf && killall caritas.
• PIN técnico: se administra en el BackOffice (baja como pin_tecnico_hash); fallback pin_local, y por último el default 1234.

Seguridad¶

• Verificación TLS activa (VERIFY_REQUIRED): un certificado forjado o self-signed se rechaza (probado contra expired.badssl.com / self-signed.badssl.com).
• PIN verificado con bcrypt real contra el hash del backend.
• La api_key se guarda en texto plano en la eMMC — el RV1106 no tiene keystore por hardware. Mitigable, no eliminable sin un secure element.

Diferencias vs el kiosk Android¶

Mismo producto, mismo contrato; lo que cambia es la plataforma:
